ГОСРЕЕСТР
Артикул:
m-990465
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Настольный
Номер записи в ГосРеестре СИ
—
51077-12
Количество каналов
—
2
Мин. частота (Гц)
—
0.001
Все характеристики
1 529 175 руб.
/шт 2 940 721 руб.
-48%
Экономия
1 411 546 руб.
Мало
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

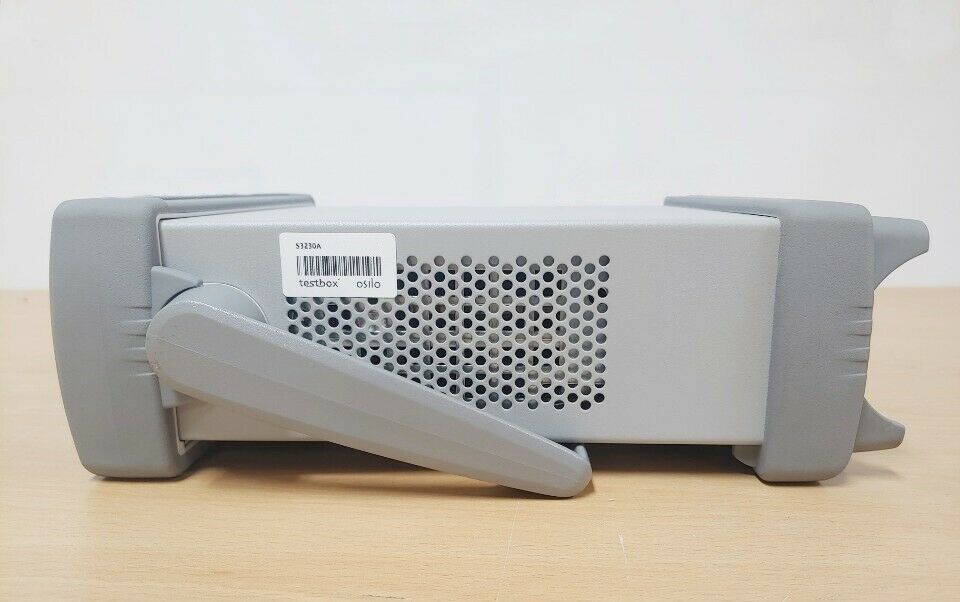

Универсальный 12- разрядный частотомер 53230A измеряет частоту в диапазоне до 350 МГц (базовая комплектация).
Основные особенности 53230A:
Основные особенности 53230A:
- Измерение частоты с высоким разрешением до 350 МГц (опции до 6 или 15 ГГц)
- Разрешение до 12 разрядов/с при измерении частоты и до 20 пс при измерении временных интервалов
- Встроенный набор математических функций и функций статистической обработки, цветной графический дисплей (график тренда данных и интегральная гистограмма)
- Непрерывные измерения без пропуска сигнала и отметки времени для основных режимов анализа в модуляционной области (MDA)
- Интерфейсы LXI-C/Ethernet LAN и USB в стандартной комплектации, GPIB (опция)
- Батарея для портативности и поддержания точности временной базы (опция).
Документы
Госреестр 51077-12
615,6 кб
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Настольный |
|
Номер записи в ГосРеестре СИ
|
51077-12 |
|
Количество каналов
|
2 |
|
Мин. частота (Гц)
|
0.001 |
|
Макс. частота (МГц)
|
350 |
|
Опорный генератор
|
±1×10-6 |
|
Входной импеданс
|
1 МОм / 50 Ом |
|
Минимальная чувствительность
|
20 мВскз |
|
Интерфейс
|
USB, LAN |
|
Питание
|
100-240 В |
|
Гарантия, (мес)
|
1 |
|
Функции
|
Частота, Период, Временные интервалы, Уровень напряжения, Счёт импульсов |
| Параметры | Значения |
|---|---|
|
Входы |
|
| Стандартные каналы (опция 201 добавляет параллельные входы на задней панели) | Канал 1 и канал 2: от 0 до 350 МГц |
| Импеданс, связь по входу | 1 МОм ± 1,5 % или 50 Ом ± 1,5 % менее 25 пФ, по выбору; вход закрытый или открытый, по выбору |
| Диапазон уровней на входе | ±5 В (±50 В) пределы полной шкалы; ±500 В с пробником 10:1 на входе |
| Пороговый уровень для входного события | ±5 В (±50 В) с шагом 2,5 мВ (25 мВ) |
| Чувствительность | От 0 до 100 МГц: 20 мВ (ампл.); свыше 100 МГц: 40 мВ (ампл.) |
| Дополнительный микроволновый канал - соединитель типа N на передней панели (опция 203 перемещает входной соединитель на заднюю панель, розетка SMA) | Канал 3 (опция) |
| Диапазон частот | Опция 106: от 100 МГц до 6 ГГц или опция 115: от 300 МГц до 15 ГГц |
| Диапазон уровней | Опция 106: от автоустановки до +19 дБм макс. (2 В СКЗ); Опция 115: от автоустановки до +13 дБм макс. (1 В СКЗ) |
| Чувствительность |
6 ГГц (опция 106): -27 дБм (10 мВ СКЗ); 15 ГГц (опция 115): от 0,3 до 2 ГГц: -23 дБм; от 2 до 13 ГГц: -26 дБм; от 13 до 15 ГГц: -21 дБм |
| Возможности измерений | |
| Разрешение по частоте | 12 разрядов/с |
| Разрешение по временному интервалу | 20 пс |
| Виды измерений | Частота, период, отношение частот, входное напряжение: макс./мин./размах временной интервал, одиночный период, длит. импульса, длит. фронта/среза, коэфф. заполнения, фаза, сумма числа событий, отметка времени/MDA |
| Измерение параметров импульса/пакета в микроволновом диапазоне (опция 150) |
Несущая частота, период несущей частоты, интервал повторения импульсов (PRI), частота повторения импульсов (PRF), длит. положительного и отрицательного импульсов |
|
Характеристики стробирования |
|
| Установка стробирования (времени счёта) | По времени, внешний, продвинутый (начало стробирования, конец стробирования/время установления и удержания или по событиям) |
| Время стробирования (счёта), (шаг) | От 1 мкс до 1000 с (1 мкс) |
| Расширенный |
Источник: внутренний/внешний/неиспользуемый входной канал Перепад: положительный/отрицательный; установка задержки и удержания: по времени или по числу событий (перепадов) удержание начала и конца стробирования |
|
Характеристики запуска |
|
| Источник | Внутренний, внешний по шине, ручной |
| Счёт запусков и число выборок на запуск | От 1 до 1 000 000 |
| Задержка запуска |
От 0 до 3600 с с шагом 1 мкс |
|
Математические функции, память, скоростные характеристики |
|
| Скоростные характеристики | Однократные измерения: до 400 отсчётов/с; блочное считывание: до 66500 отсчётов с; макс. число измерений при передаче результатов во внутреннюю память: 75000 отсчётов/с (частота), 90000 отсчётов/с (временной интервал) |
| Математические функции | Сглаживание (считывание скользящего среднего), масштабирование, Δ-изменение, обнуление |
| Функции статистической обработки | Среднее значение, стандартное отклонение, макс./мин./размах, подсчёт числа событий, девиация Аллана |
| Графический дисплей | Цифровые данные, тренд, гистограмма линии допуска, маркеры |
| Память |
Энергозависимая память: 1 Мвыб (16 Мбайт); регистрация данных (автоматическое запоминание результатов измерений в памяти); запоминание и вызов установок пользователя; файловая система USB |
|
Общие характеристики |
|
| Время установления рабочего режима | 45 минут |
| Дисплей | 4,3" (109,22 мм), цветной тонкоплёночный WQVGA (480х272), жидкокристаллический с задней подсветкой |
| Габаритные размеры, мм | на столе: 261,1 (ширина) х 103,8 (высота) х 303,2 (глубина), в стойке: 212,8 (ширина) х 88,3 (высота) х 272,3 (глубина) |
| Масса, кг (фунт) | 3,9 (8,6) с полным комплектом опций; 3,1 (6,9) без опции 300 (батарея) |
| Пределы рабочей температуры | От 0 до + 55 °С |
| Параметры сети питания | 100-240 В ± 10 %, 50-60 Гц ± 5 %; 100-120 В, 400 Гц ± 10 % |
| Интерфейсы | LXI-C 1.3 (сокеты LAN, протокол VXI-11); порт устройства USB 2.0 (протокол USB-TMC488; GPIB (опция 400) |
Товар участвует в акциях
Распродажа выставочного оборудования
Agilent Technologies — американская компания-производитель измерительного оборудования, электронно-медицинского оборудования и оборудования для химического анализа.
