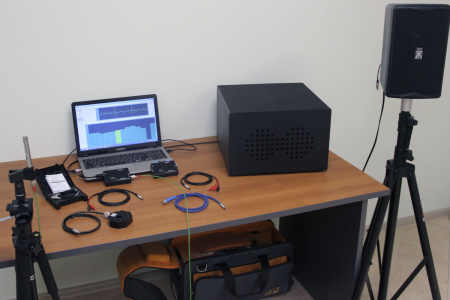

Контроль защищенности акустической речевой информации, обрабатываемой в защищаемых и выделенных помещениях. Комплекс обеспечивает измерение параметров акустических, вибрационных и электрических сигналов, выявления каналов утечки речевой информации, проведения исследований характеристик технических средств с целью оценки наличия акустоэлектрических преобразований, возникающих в них при воздействии акустическим сигналом и определения показателей защищенности речевой информации от аппаратуры акустической речевой разведки.
Задачи, решаемые комплексом:
Задачи, решаемые комплексом:
- Программный модуль «СПЕКТРАЛЬНЫЙ АНАЛИЗ СИГНАЛОВ» предназначен для детального анализа акустических, виброакустических и низкочастотных электрических сигналов от датчиков, подключаемых к входам анализатора комплекса - измерительного микрофона, акселерометра, электрической и магнитной антенны, токосъемника, гальванического контакта.
- Программный модуль «СТАТИСТИЧЕСКИЕ ПАРАМЕТРЫ СИГНАЛОВ» предназначен для количественной оценки качества шумовых сигналов, формируемых средствами защиты речевой информации, по степени близости к эталонной маскирующей помехе типа «белый» шум.
- Программный модуль «АКУСТИЧЕСКИЙ КАНАЛ» предназначен для количественной оценки словесной разборчивости речи в соответствии с действующими нормативными документами при оценке защищенности речевой информации от утечки по акустическому каналу.
- Программный модуль «ВИБРОАКУСТИЧЕСКИЙ КАНАЛ» предназначен для количественной оценки словесной разборчивости речи в соответствии с действующими нормативными документами при оценке защищенности речевой информации от утечки по виброакустическому каналу.
- Программный модуль «ОЦЕНКА ЗВУКОИЗОЛЯЦИИ» предназначен для количественной оценки коэффициентов звукоизоляции ограждающих конструкций в соответствии с действующими нормативными документами при оценке защищенности речевой информации от утечки по акустическому каналу.
- Программный модуль «ОЦЕНКА ВИБРОИЗОЛЯЦИИ» предназначен для количественной оценки коэффициентов виброизоляции ограждающих конструкций в соответствии с действующими нормативными документами при оценке защищенности речевой информации от утечки по виброакустическому каналу.
- Программный модуль «ЭЛЕКТРОАКУСТИЧЕСКИЙ КАНАЛ - ШУМ» предназначен для количественной оценки 1/3 октавных отношений сигнал/шум с использованием тестовых шумовых сигналов при оценке защищенности речевой информации от утечки за счет электроакустических преобразований в ВТСС.
- Программный модуль «ЭЛЕКТРОАКУСТИЧЕСКИЙ КАНАЛ - ТОН» предназначен для количественной оценки 1/1 октавных отношений сигнал/шум с использованием тестовых тональных сигналов при оценке защищенности речевой информации от утечки за счет электроакустических преобразований в ВТСС.
- Программный модуль «ЭЛЕКТРОАКУСТИЧЕСКИЙ КАНАЛ - ТОН (АВТО)» относится к группе задач «ОЦЕНКА ЭФФЕКТИВНОСТИ ЗРИ» и предна-значен для количественной автоматической оценки уровней сигналов акустоэлектрических преобразований и отношений сигнал/шум с исполь-зованием тестовых тональных сигналов при оценке защищенности речевой информации от утечки за счет электроакустических преобразований в ВТСС.
- Программный модуль «ЭЛЕКТРОАКУСТИЧЕСКИЙ КАНАЛ - ТОН (СПИСОК ЧАСТОТ)» относится к группе задач «ОЦЕНКА ЭФФЕКТИВНОСТИ ЗРИ» и предназначен для количественной автоматической оценки уровней сиг-налов акустоэлектрических преобразований и отношений сигнал/шум с использованием тестовых тональных сигналов при оценке защищенности речевой информации от утечки за счет электроакустических преобразо-ваний в ВТСС.
Документы
СКМ - 23.pdf
1,3 мб
| Наименование, тип, модель | Количество, шт., в комплекте поставки*) | |||||
| «Б» | «Э» | «АВ» | ||||
| 1.1 | Анализатор низкочастотных сигналов многофункциональный СКМ-21 (СКМ-23), базовая и «Про» комплектация | 1 | - | - | ||
| 1.2 | Анализатор низкочастотных сигналов многофункциональный СКМ-21.1 (СКМ-23.1) | - | 1 | - | ||
| 1.3 | Анализатор низкочастотных сигналов многофункциональный СКМ-21.2 (СКМ-23.2, -23.2Р) | - | - | 1 | ||
| 2 | Дистанционно управляемый генератор тестовых акустических сигналов АТ-2**) | 1 | 1 | 1 | ||
| 3 | Измерительный микрофон | 1 | - | 1 | ||
| 4 | Измерительный акселерометр | 1 | - | 1 | ||
| 5 | Измерительный токосъемник**) | 1 | 1 | - | ||
| 6 | Пульт (брелок) дистанционного управления генератором | 1 | 1 | 1 | ||
| 7 | Комплект кабелей и приспособлений | 1 | 1 | 1 | ||
| 8 | Компакт-диск (флеш-накопитель) с базовым ПО «СКМ-2ПО» | 1 | 1 | 1 | ||
|
9 |
Компакт-диск (флеш-накопитель) с ПО «СМАРТ-ПО» |
Версия «Б» | Версия «Э» | Версия «АВ» | ||
| 10 | Экранирующий короб для генератора АТ-2 «Матрешка» **) | 1 | 1 | - | ||
| 11 | Штатив для микрофона | 1 | - | 1 | ||
| 12 | Штатив для источника тестовых сигналов | 1 | 1 | 1 | ||
| 13 | Сумка-укладка и чехол для штативов (комплект) | 1 | 1 | 1 | ||
| 14 | Руководство по эксплуатации | 1 бр | 1 бр | 1 бр | ||
| 15 | Паспорт | 1 бр | 1 бр | 1 бр | ||
| 16 | Руководство программиста и оператора по использованию программного обеспечения «Смарт-ПО» | 1 бр | 1 бр | 1 бр | ||
|
17 |
Копия сертификата соответствия |
1 | 1 | 1 | ||
| 18 | Специальный защитный знак соответствия сертифицированной продукции Системы сертификации средств защиты информации по требованиям безопасности информации РОСС RU.0001.01БИ00 | 1 | 1 | 1 | ||
*) Комплект поставки «Э» должен дополняться средствами измерения акустического давления, отвечающими требованиям, изложенным в Методике оценки эффективности защиты акустической речевой информации от утечки за счет акустоэлектрических преобразований в технических средствах», (ФСТЭК России, Москва, 2018).
**) Для контроля защищаемых помещений вариант комплектации допускает применение в качестве акустического теста генератор «Колибри-АТ1» при отсутствии экранирующего короба «Матрешка» и измерительного токосъемника ТК-16М.
| Наименование характеристики | Номативное значение в комплекте поставки | ||
| «Б» | «Э» | «АВ» | |
| Режим работы |
- централизованный (по шине USB ПЭВМ) - дистанционный (по радиоканалу с использованием блока СКМ23.2Р) |
||
| Группы решаемых задач: |
- оценка эффективности защиты речевой информации; - оценка параметров сигналов |
||
| Виды анализа (в режиме оценки параметров сигнала) |
- спектральный анализ; - октавный анализ; - 1/3-октавный анализ |
||
| Оцениваемый показатель эффективности защиты речевой информации: | - уровень сигнала, отношение сигнал/шум, индексы артикуляции, словесная разборчивость речи | ||
| Диапазон частот измерений звукового давления, Гц | от 20 до 12500 | - | от 20 до 12500 |
| Диапазон измерений уровней звукового давления, дБ | от 20 до 120 | - | от 20 до 120 |
| Погрешность измерений уровней звукового давления, дБ, не более: | 1 | - | 1 |
| Диапазон частот измерений виброускорения, Гц | от 20 до 12000 | - | от 20 до 12000 |
| Диапазон измеряемых уровней виброускорения, м/с2 | от 5,6·10-4 до 31,6 | - | от 5,6·10-4 до 31,6 |
|
Пределы допускаемой относительной погрешности измерений уровней виброускорения, %: в поддиапазоне от 20 до 800 Гц; в поддиапазоне от 800 до 2000 Гц; в поддиапазоне от 2000 до 12500 Гц |
± 3 ± 4 ± 9 |
- |
±3 ± 4 ± 9 |
| Диапазон частот измерений напряжений переменного тока, Гц, не менее | от 10 до 20000 | от 10 до 20000 | - |
| Диапазон измерений напряжений переменного тока, В, не менее | от 2×10-8 до 4 | от 2×10-8 до 4 | - |
| Спектральная плотность напряжения собственного шума в полосе 1 Гц, нВ, не более | 20 | 20 | 20 |
| Диапазон измерений напряжений переменного тока, В, не менее | от 2×10-8 до 4 | от 2×10-8 до 4 | - |
| Разрешение по частоте, Гц | до 1 | до 1 | до 1 |
| Пределы допускаемой относительной погрешности измеряемых напряжений переменного тока, дБ, не более | 0.5 | 0.5 | - |
| Коэффициент калибровки измерительного токосъемника при измерении силы переменного тока в диапазоне частот 63-16000 Гц, дБ | 15-40 | 15-40 | - |
| Вид сигнала акустического теста | Тональный/ шумовой | Тональный/ шумовой | Тональный/ шумовой |
| Диапазон воспроизводимых частот акустического теста, Гц | 80 - 12500 | 80 - 12500 | 80 - 12500 |
|
Максимальный интегральный уровень звукового давления, создаваемого источником акустического теста на расстоянии 1 м, дБ, не менее* шумового тонального |
105 100 |
105 100 |
105 100 |
| Величина магнитного поля рассеяния источника акустического теста, А/м, не более | 2×10-5 | 2×10-5 | - |
| Неравномерность АЧХ шумового сигнала акустического теста, дБ, не более | 6 | 6 | 6 |
|
Масса составных частей комплекса, кг: сумка-укладка с анализатором СКМ-21 (-23) и генератором АТ-2; чехол с треногами для микрофона и генератора АТ-2 |
12 6 |
12 6 |
12 6 |
| Время развертывания (свертывания) комплекса, мин, не более | 2 | 2 | 2 |
| Средний срок службы комплекса, лет, не менее (не распространяется на аккумуляторы и батареи питания) | 7 | 7 | 7 |
| Средняя наработка на отказ, час, не менее | 2000 | 2000 | 2000 |
