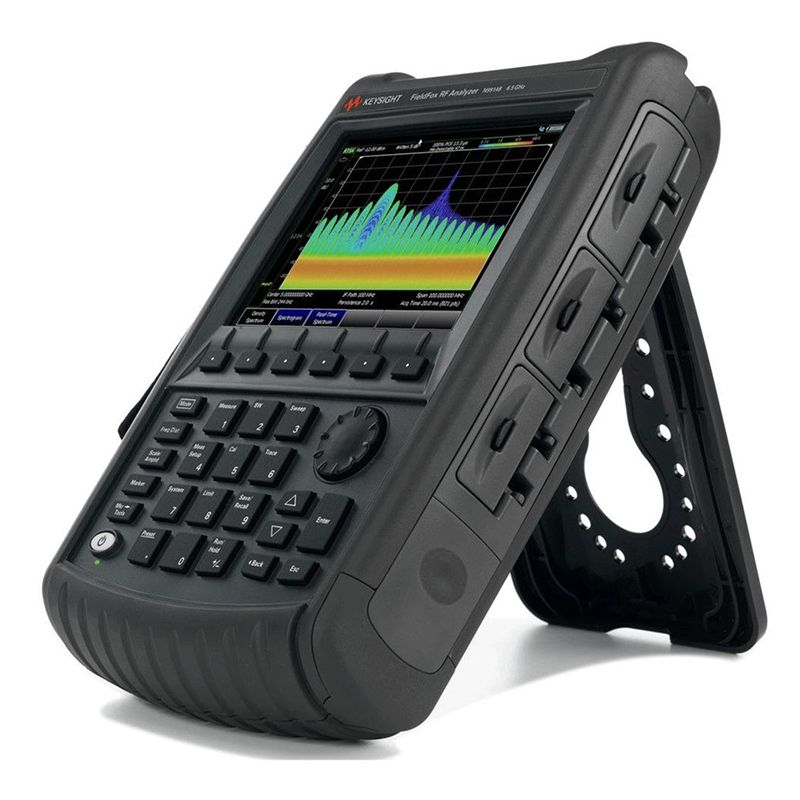

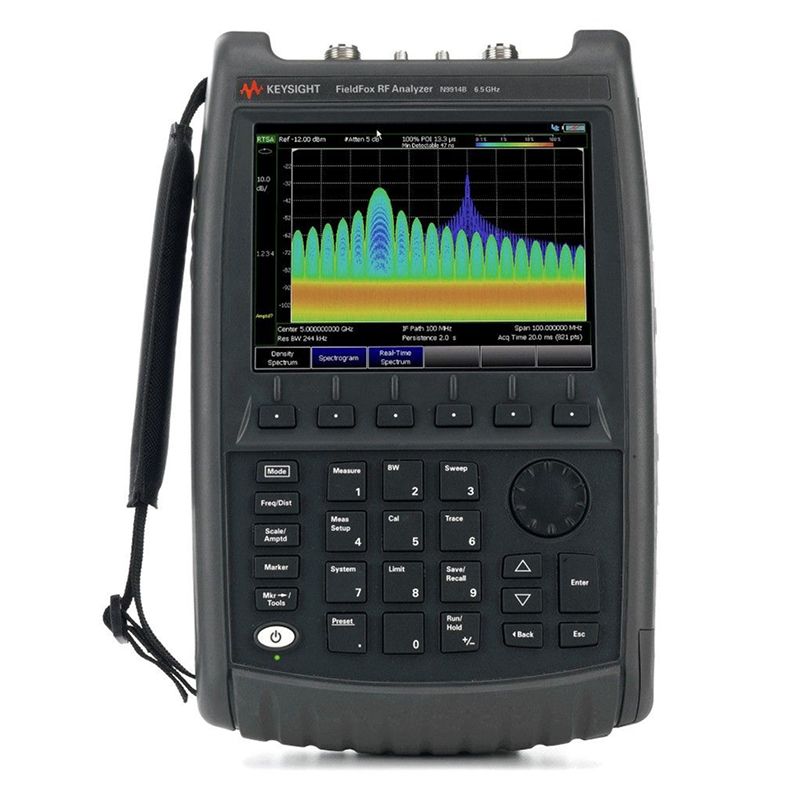

Портативный СВЧ-анализатор Keysight FieldFox N9916B (от 9 кГц до 14 ГГц)

Портативный СВЧ-анализатор Keysight FieldFox N9916B представляет собой универсальное современное устройство, которое эффективно применяется для измерений и диагностики в сфере антенно-фидерных систем и радиочастотных цепей. Этот прибор включён в Госреестр средств измерений под номером 80244-20, что подтверждает его высокое качество и соответствие строгим государственным стандартам. Основная конфигурация аналитического комплекса предназначена для анализа характеристик антенно-фидерных устройств (АФУ), что особенно важно для специалистов, занимающихся монтажом, наладкой и обслуживанием радиочастотного оборудования.

Одним из ключевых преимуществ FieldFox N9916B является возможность расширять функциональные возможности прибора, что делает его адаптивным к различным задачам. Для этого разработаны специальные опции – векторного анализатора цепей (ВАЦ) и анализатора спектра. Благодаря этим дополнительным модулям инструмент становится максимально универсальным, позволяя инженерам проводить широкий спектр измерений: от классического анализа параметров передачи и отражения до мониторинга спектра и динамического захвата сигналов.

Особенно стоит выделить функцию анализа спектра в режиме реального времени с полосой захвата до 100 МГц. Это позволяет эффективно вести наблюдение за нестационарными сигналами, которые меняются во времени, например, при помехах или работе современных систем связи. Такой режим способствует более точному выявлению и анализу нестабильных и быстро изменяющихся радиочастотных явлений.

Прибор поддерживает одновременное измерение всех четырёх S-параметров, что значительно ускоряет процесс диагностики сложных цепей. Динамический диапазон системы при этом достигает внушительных значений — до 115 дБ, что гарантирует высокую чувствительность и точность измерений даже при работе с очень слабыми сигналами. В режиме анализатора спектра точность измерений составляет от ±0,3 дБ без необходимости предварительного прогрева, что обеспечивает оперативность и удобство работы в полевых условиях.

Особое внимание уделено поддержке современных стандартов связи. Keysight FieldFox N9916B способен проводить измерения по воздуху для таких современных стандартов, как 5GTF и LTE. Это крайне важно для специалистов, работающих в области телекоммуникаций, тестирования базовых станций и оптимизации мобильных сетей.

Для удобства геолокации и точного формирования временных меток анализатор оснащён приёмником GPS/GNSS. Эта функция особенно востребована при проведении полевых испытаний и мониторинга территорий, что позволяет синхронизировать результаты измерений с координатами и временем, облегчая дальнейший анализ.

Диапазон частот прибора весьма широк: во всех режимах (анализатор АФУ и ВАЦ) он охватывает частоты от 100 кГц до 14 ГГц, а анализатор спектра – от 9 кГц до 14 ГГц. Такой широкий диапазон обеспечивает универсальность прибора для работы с самыми различными радиочастотными устройствами и системами. Системный динамический диапазон в режиме ВАЦ превышает 114 дБ, что свидетельствует о высокой точности и возможности работы с сигналами различной мощности.

Скорость измерений impresses: максимальная скорость в режиме 1001 точка при одной развертке составляет 171 микросекунду на точку. Это означает, что анализатор способен быстро получать данные, что необходимо при анализе быстро меняющихся сигналов.

Выходная мощность прибора достигает 8 дБм, что позволяет обеспечивать устойчивый уровень сигнала для проведения измерений. Уровень зашумленности графика чрезвычайно низок — всего 0,001 дБ, что способствует высокой точности и наглядности визуализации результатов. Кроме того, устройство оснащено двумя встроенными портами, что удобно при подключении к различным тестируемым устройствам и снижает потребность в дополнительном оборудовании.

Таким образом, Keysight FieldFox N9916B является мощным, точным и многофункциональным портативным анализатором, идеально подходящим для современных задач в области радиочастотных измерений, от полевых инженерных работ до комплексного лабораторного тестирования. Его высокая универсальность, расширяемость функционала и поддержка передовых технологий делают его незаменимым инструментом для специалистов в области теле- и радиосвязи.
