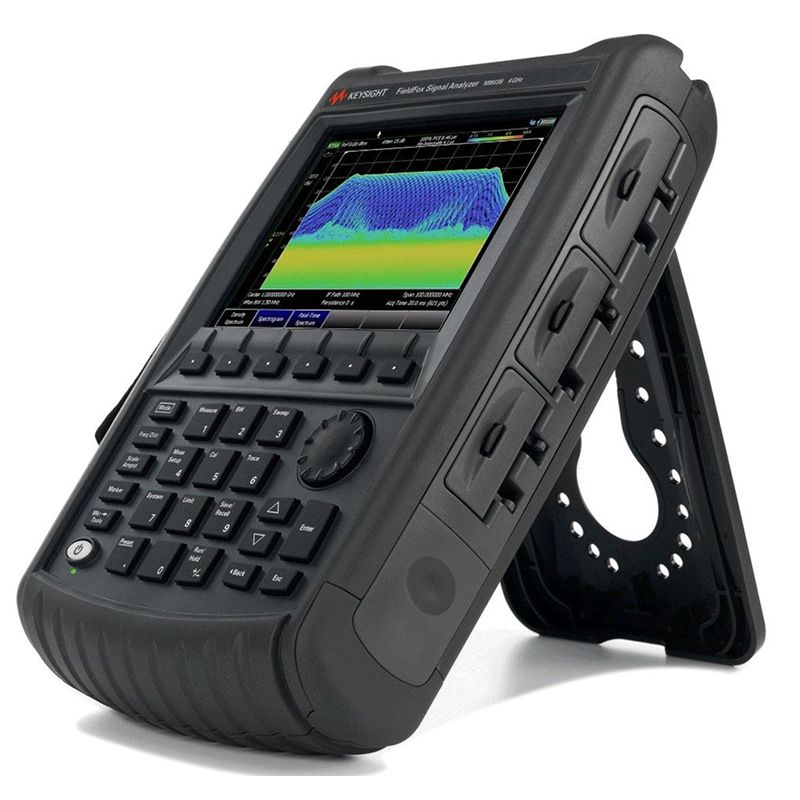

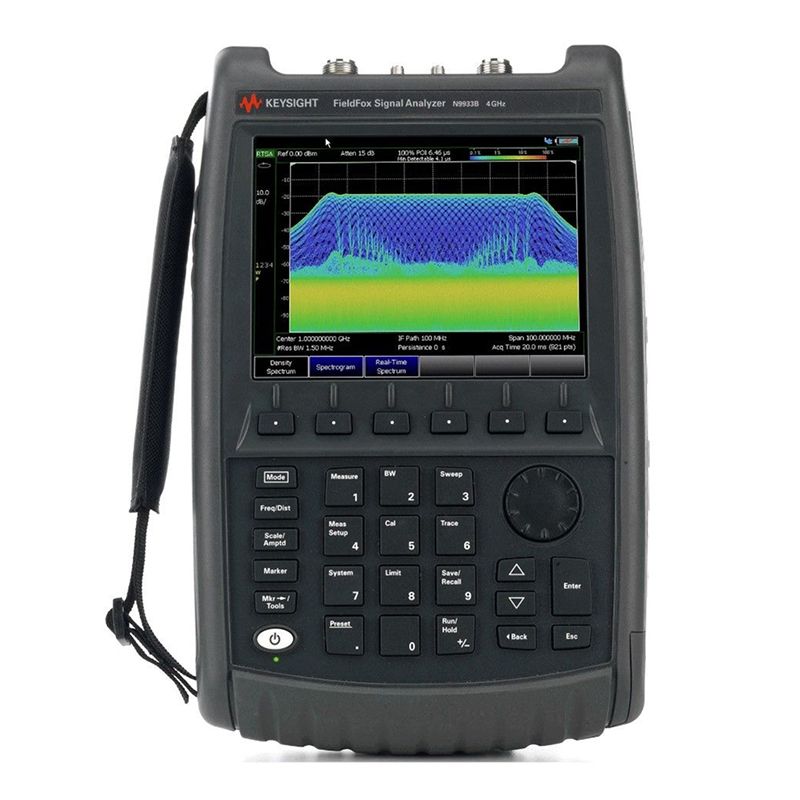

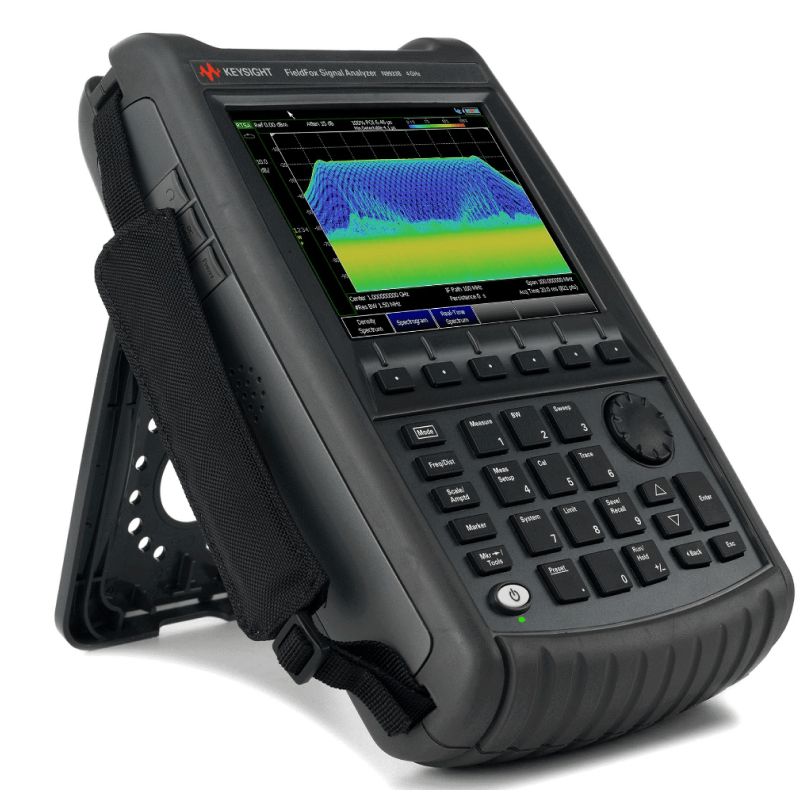

Портативный СВЧ-анализатор спектра Keysight FieldFox N9938B представляет собой высокотехнологичное решение для проведения точных измерений в полевых условиях. Его внесение в Госреестр средств измерений РФ под номером 80244-20 подтверждает соответствие stringentным российским стандартам и допускает к применению в качестве официального измерительного инструмента.
Сердцем прибора является высокопроизводительный гетеродин, обеспечивающий широкий частотный охват от 9 кГц до 26,5 ГГц. Этот диапазон делает анализатор универсальным инструментом для работы с системами связи, радиолокационными установками и другими сложными РЧ-компонентами. Ключевым преимуществом является высокая точность измерений амплитуды, характеризующаяся низкой погрешностью всего ±0,2 дБ, что критически важно для калибровки оборудования и диагностики слабых сигналов. Низкий уровень собственных шумов, достигающий -156 дБм в СВЧ-диапазоне, в сочетании с превосходными фазовыми шумами (-111 дБн на 1 ГГц при отстройке 10 кГц), позволяет уверенно детектировать и анализировать сигналы, близкие по уровню к шумовой полке.
Гибкость настройки под конкретную задачу обеспечивается широким выбором полосы анализа — от стандартных 10 МГц до опциональных 40 и 100 МГц. Скорость обработки данных впечатляет: при полосе обзора 100 МГц прибор обновляет трассы с частотой 25 раз в секунду, что позволяет наблюдать быстропротекающие процессы в реальном времени. Разрешающая способность по частоте регулируется в широких пределах — от 1 Гц до 5 МГц, что необходимо для детального изучения спектральных компонентов. Защиту чувствительного входного тракта обеспечивает аттенюатор с диапазоном установки от 0 до 40 дБ, позволяющий безопасно работать с мощными сигналами до +27 дБм. Оснащенный двумя аналоговыми каналами, интерфейсами LAN и USB, а также надежным разъемом типа N, анализатор FieldFox N9938B является мощным и мобильным измерительным комплексом, сочетающим лабораторное качество измерений с надежностью полевого прибора.
Дополнительно могут быть встроены опции повышения технических характеристик:
- 010 Измерение во временной области в режиме анализатора цепей
- 210 Режим анализатора цепей, измерение S11/S21
- 211 Режим анализатора цепей, полные двухпортовые измерения S-параметров
- 212 Приложение для однопортовых измерений балансных/смешанных S-параметров
- 215 Рефлектометрия во временной области (TDR)
- 305 Режим анализатора параметров кабелей и антенн
- 308 Режим векторного анализа напряжения (векторный вольтметр)
- 320 Режим измерения на отражение (КСВН и обратные потери)
- 209 Режим измерения длинных линий передачи с использованием двух приборов (ERTA)
- 220 Режим перестраемого генератора для анализа спектра
- 233 Режим анализатора спектра
- 235 Внутренний предусилитель для работы в режиме анализатора спектра
- 236 Приложение для анализа интерференции и спектрограмм
- 238 Измерение спектра в стробированном режиме
- 312 Приложение для сканирования каналов
- 350 Режим анализа спектра в реальном времени
- 351 Векторный анализ сигналов I/Q
- 352 Измерение вне и внутри помещений с привязкой к карте
- 355 Возможность аналоговой демодуляции сигналов
- 356 Приложение для измерения коэффициента шума с функцией отображения интервалов погрешности измеренной величины коэффициента шума
- 358 Измерение напряженности электромагнитного поля
- 360 Приложение для работы с фазированными антенными решетками
- 370 Измерения по стандарту LTE FDD
- 377 Измерения по стандарту 5GTF
- 378 Измерения по стандарту 5G NR
- B04 Полоса анализа 40 МГц
- B10 Полоса анализа 100 МГц
- 208 Режим измерения со смещением по частоте с внешним USB измерителем мощности
- 302 Приложение для управления внешними датчиками мощности по интерфейсу USB
- 310 Режим измерителя мощности
- 330 Приложение для измерения параметров импульсных сигналов с внешним USB измерителем мощности
- 030 Управление с удаленного устройства через сетевой протокол
- 307 Встроенный приемник сигналов ГНСС (GPS, GLONASS, BeiDou, Galileo)
- 309 Встроенный источник постоянного тока смещения
- SEM Измерение спектральной маски излучения
| Максимальная частота | 26,5 ГГц |
| Начальная частота анализатора спектра | 9 кГц |
| Количество встроенных портов | 2 порта |
| Анализатор антенно-фидерных устройств | Нет |
| Анализатор спектра | Да (стандартно) |
| Векторный анализатор цепей | Нет |
| Дополнительные функции анализатора сигналов |
Встроенный измеритель мощности Анализ передачи на большое расстояние (ERTA) Анализ спектра в режиме реального времени Измерение коэффициента шума Измерения «по воздуху» (OTA) |
| Системные возможности |
Встроенный источник постоянного напряжения Приемник GPS (только встроенный) Функция дистанционного управления |
| Измерение мощности с помощью USB-измерителя |
Непрерывная генерация сигналов/режим свипирования Сдвиг частоты Анализ ВЧ-импульсов датчиком пиковой мощности |
| Средний уровень собственных шумов (1 ГГц) | –163 дБм |
| Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц | –117 дБн/Гц |
| Приложения для сотовой связи |
Программа векторного анализа сигналов 89600 VSA Измерения «по воздуху» (OTA) для LTE FDD и 5GTF |
| Приложения общего назначения |
AM/FM - настройка на сигнал и режим прослушивания Анализ антенно-фидерных устройств Измерение напряженности поля Обеспечение совместимости по кодам SCPI Измерение спектрограммы Тестирование по методу «воздействие-отклик» |
| Скорость обновления трасс при полосе обзора 100 МГц | 25 обновлений в секунду |
| Диапазон установки ослабления входного аттенюатора с шагом 5 дБ, дБ | от 0 до 40 |
| Максимально допустимое значение мощности входного сигнала, дБм | 27 |
| Тип коаксиального соединителя измерительного порта | тип III, розетка (N-тип) |
| Интерфейс | USB, LAN |
