Течетрассопоисковый комплект для диагностики неметаллических и металлических трубопроводов Техно-АС Успех ТПТ-529КАЗ

Универсальный комплект для поиска мест прохождения металлических и неметаллических коммуникаций различными методами (электромагнитным, акустическим и методом зонда) с возможностью нанесения сохраненных параметров точек на карты, а также для обнаружения мест утечек в трубопроводах.

Назначение течетрассопоискового комплекта Успех ТПТ-529КАЗ:

• Определение местоположения подземных коммуникаций (металлических трубопроводов и кабельных линий) на глубине до 10 м и удалении до 5 км от места подключения генератора.
• Поиск и трассировки неметаллических трубопроводов методом «Зонд».
• Определение местоположения подземных неметаллических трубопроводов акустическим методом на глубине до 3 м.
• Сохранение координат нахождения коммуникации и параметров точек в памяти приемника и построение траектории трассы на карте.
• Определения мест повреждения кабельных линий электромагнитным и акустическим методами.
• Обследования участков местности перед проведением земляных работ.
• Обнаружения мест разгерметизации трубопроводов на глубине до 3 м.

Особенности течетрассопоискового комплекта Успех ТПТ-529КАЗ:

Течетрассопоисковый комплект для диагностики неметаллических и металлических трубопроводов с функцией «Зонд» и функцией сохранения GPS/ГЛОНАСС координат Успех ТПТ-529КАЗ – универсальный многофункциональный комплект, в котором реализованы различные методы поиска:

Акустический метод трассировки коммуникаций:

При акустическом методе трассировки используется ударный механизм УМ-112М. Акустический метод применяется при трассировке неметаллических трубопроводов и при определении мест расположения металлических трубопроводов в условиях высоких индустриальных электромагнитных помех.

Метод «Зонд» с использованием внутритрубного генератора:

Метод «Зонд» применяется для поиска подземных неметаллических трубопроводов, каналов и туннелей. Для поиска используется малогабаритный автономный генератор МАГ-05 с рабочей частотой 512 Гц, который при помощи проталкивающего устройства помещается внутрь трубопровода, а приемник АП-019.3 определяет место и глубину его расположения.

Активный электромагнитный метод поиска:

При активном электромагнитной методе поиска для наведения тока в коммуникации используется автономный генератор АГ-144.1. Метод применяется для поиска обесточенных электрических кабелей и других электропроводящих коммуникаций.

Пассивный электромагнитный метод поиска:

При пассивном электромагнитном методе поиска генератор не используется. Пассивным методом производится поиск силовых кабелей под напряжением с частотой 50(60) Гц, труб с катодной защитой и частотой 100(120) Гц и других коммуникаций в режимах широкой полосы («ШП» - на частотах 0,04…8 кГц и «Радио» - на частотах 8…40 кГц).

Акустический метод поиска утечек в трубопроводах:

Поиск производится с использованием комплекта акустического датчика АД-247 и приемника АП-027, в котором реализованы возможности по настройке частотного диапазона приемника и различные виды визуальной и звуковой индикации. Метод предназначен для обнаружения мест разгерметизации подземных трубопроводов систем тепло-, водо-, газо-, нефтеснабжения.

Особенности приемника АП-019.3:

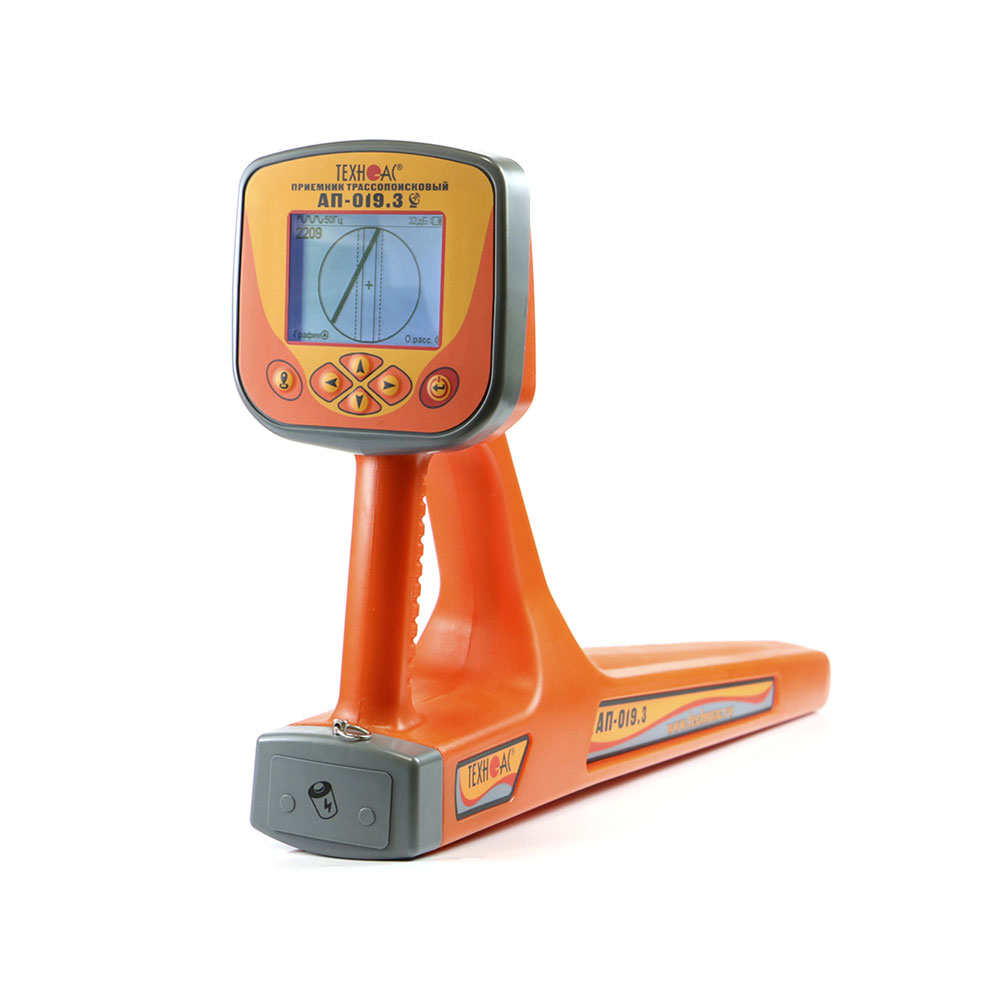

• Современный цифровой трассопоисковый приемник-моноблок АП-019.3.
• Изображение трассы на экране прибора.
• Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
• Встроенный GPS\ГЛОНАСС модуль для определения и записи координат нахождения коммуникации.
• Режим «Зонд» для трассировки НЕМЕТАЛЛИЧЕСКИХ коммуникаций с помощью внутритрубного генератора (дополнительная опция).
• Несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум», режимы «Относительное расстояние до коммуникации» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора.
• Дополнительные функций при подключении внешних датчиков.
• Широкий набор рабочих частот (50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 40...8000 Гц, Радио 8...40 кГц).
• Меню на двух языках (русский и английский).
• Возможность подключения внешнего аккумулятора Power Bank и работа при отрицательных температурах, внешний аккумулятор прячется под одежду оператора.

Особенности приемника АП-027:

• Цифровой трассопоисковый приемник.
• Большой ЖК дисплей с переключаемыми режимами работы.
• Вывод звукового сигнала как на встроенный динамик, так и в наушники оператора.
• Широкий набор рабочих частот (50 / 100 / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 50...8600 Гц).
• Сменяемые датчики для решения различных задач.
• Класс защиты корпуса от внешних воздействий IP54.

Особенности генератора АГ-144.1:

• Возможность выбора мощности генератора в зависимости от решаемых задач (от 7,5 до 180 Вт).
• При работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений, автоматическое повторное согласование.
• Длительное время непрерывной работы от собственного аккумулятора.

Области применения:

• Теплосети.
• Сети водоснабжения.
• Газораспределительные сети.
• Геодезия.
