Артикул:
m-116660
Характеристики
Тип прибора
—
Трассотечеискатель
Полоса пропускания режима «Эфир»
—
30 Гц … 8,6 кГц
Рабочие частоты генератора, Гц
—
512, 1024, 8192, 32768
Звуковой сигнал
—
Есть
Световая индикация
—
Есть
Все характеристики
328 962 руб.
/шт Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Назначение:
- Определения местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 6 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 5 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Обследования участков местности перед проведением земляных работ.
- Определение мест утечки жидкости из трубопровода.
Особенности трассотечеискателя Успех АТГ-425.50Н:
Многофункциональный трассотечепоисковый комплект, в котором объединены три устройства:
- трассоискатель с электромагнитным датчиком;
- трассоискатель с акустическим датчиком;
- течеискатель с акустическим датчиком.
В состав комплекта входит цифровой многофункциональный трассопоисковый приемник с большим ЖК дисплеем и выводом звука как на встроенный динамик, так и в наушники оператора.
Комплект оснащен новейшим компактным автономным генератором АГ-108 со встроенными элементами питания, дисплеем и встроенной индукционной антенной, для трассировки коммуникации бесконтактным способом.
Особенности приемника АП-027:
- Цифровой трассопоисковый приемник.
- Большой ЖК дисплей с переключаемыми режимами работы.
- Вывод звукового сигнала как на встроенный динамик, так и в наушники оператора.
- Широкий набор рабочих частот (50 / 100 / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 50...8600 Гц).
- Сменяемые датчики для решения различных задач.
- Класс защиты корпуса от внешних воздействий IP54.
Особенности генератора АГ-108:
- Встроенный заряжаемый аккумулятор.
- Максимальная выходная мощность до 50 Вт в непрерывном и до 100 Вт в прерывистом режиме работы.
- Максимальное выходное напряжение до 200 В.
- Возможность работы от внешнего аккумулятора или от сети ~220 В.
- Реализовано несколько видов защиты от недопустимых факторов.
- Встроенный аккумулятор на базе литий-железофосфатных (LiFePO4) элементов с низким саморазрядом.
- Встроенный «мультиметр» отображает по выбору оператора - напряжение, ток, сопротивление, мощность на выходе или напряжение питания.
- Ударный режим - генерация импульсов управления ударным механизмом.
- Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию.
- Ручное уменьшение/увеличение мощности после автосогласования.
- Небольшие габариты и вес.
Области применения:
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.
Документы
|
Тип прибора
|
Трассотечеискатель |
|
Полоса пропускания режима «Эфир»
|
30 Гц … 8,6 кГц |
|
Рабочие частоты генератора, Гц
|
512, 1024, 8192, 32768 |
|
Звуковой сигнал
|
Есть |
|
Световая индикация
|
Есть |
|
Определение глубины залегания коммуникации
|
6 м |
|
Максимальное выходное напряжение
|
200 В |
|
Максимальный выходной ток
|
5 А |
|
Максимальная выходная мощность
|
100 Вт |
|
Дистанция трассировки
|
5 км |
|
Диапазон частот приёмника, Гц
|
50, 60, 100 … 450, 120 … 540, 512, 1024, 8192, 32768 |
|
Питание
|
Встр. аккумулятор / блок питания 14,6 В, Батарея 1,5 В тип АА - 4 шт. |
|
Тип дисплея
|
LCD, LED |
|
Класс защиты
|
IP65, IP54 |
|
Память
|
30 |
|
Гарантия, (мес)
|
24 |

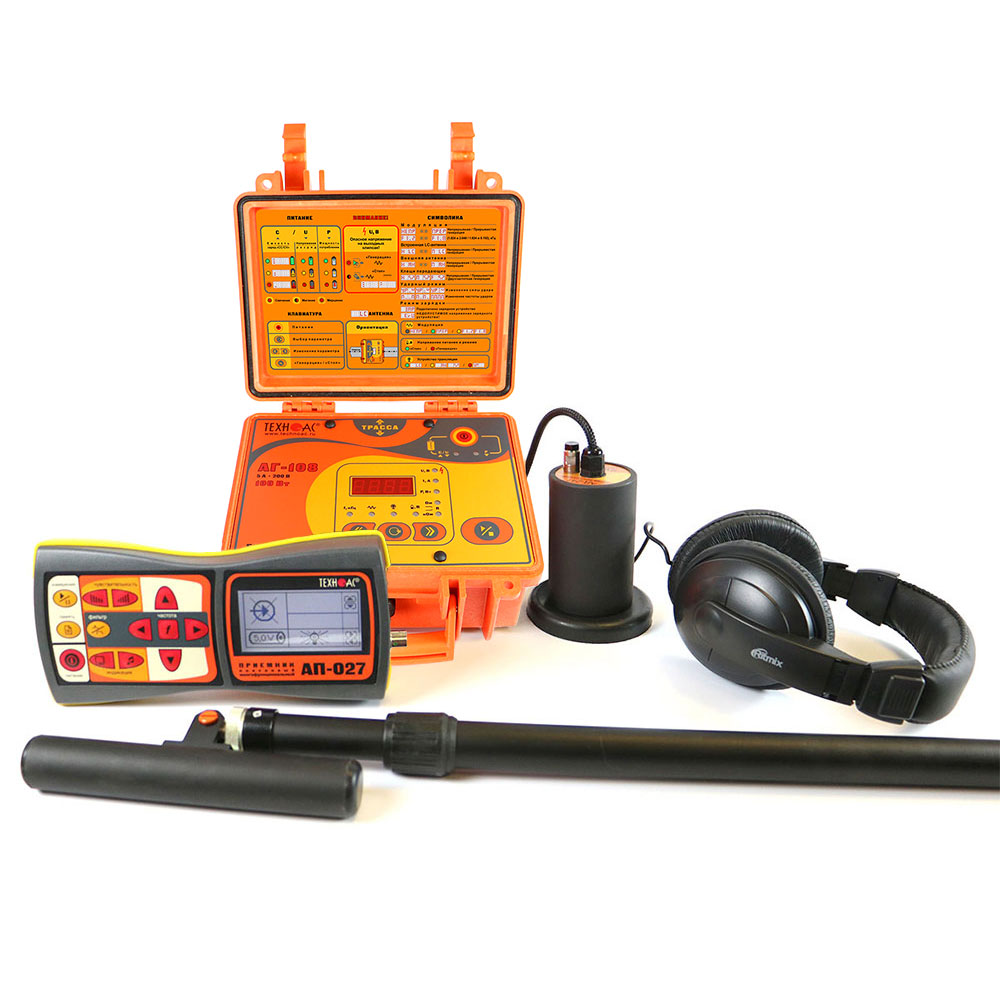

- Трассопоисковый приемник АП-027
- Генератор трассировочный АГ-108
- Датчик электромагнитный ЭМД-247
- Комплект акустического датчика АД-247
- Головные телефоны
- Держатель для приемника АП-027.00.010
- Батарейки для приемника (AA) 4шт
- Устройство зарядное АГ107.02.010 8шт
- Кабель АГ120.02.020
- Кабель АГ120.02.050
- Кабель АГ105.02.020
- Контакт магнитный АГ120.02.090 2шт
- Штырь заземления АГ110.02.004 2шт
- Кабель для подключения внешнего аккумулятора AP027.02.030
- Сумка для электромагнитного датчика ЭМД-247 (чехол 53186)
- Сумка для комплекта (чехол 53222)
- Крестовая отвертка
- Руководство по эксплуатации 3шт
- Паспорт
| Характеристики приемника АП-027 | |||
| Параметр | Датчик ЭМД/ДКИ/ДОДК/КИ | Датчик АД | |
| Вид работы в зависимости от датчика | определяется автоматически, при подключении датчика | ||
| Вид принимаемого сигнала | выбирается оператором как «непрерывный / импульсный» | выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» | |
| Частоты переключаемых полосовых фильтров | центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц | - ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц; - ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц |
|
| «Широкая полоса» (частотный диапазон) | 0,05…8,6 кГц | 0,09…2,2 кГц | |
| Коэффициент усиления электрического тракта и динамический диапазон входного сигнала | 100 dB | 120 dB | |
| Визуальная индикация | ЖКИ: - символы и значения выбираемых режимов и параметров; - анимированная шкала уровня входного сигнала; - цифровое значение и анимированная шкала уровня выходного сигнала; - график (движущаяся диаграмма) уровня выходного сигнала; - частотный спектр выходного сигнала; - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» |
||
| Звуковая индикация | головные телефоны - натуральный широкополосный или отфильтрованный сигнал | ||
| головные телефоны - синтезированный звук ЧМ | - | ||
| встроенный излучатель - синтезированный звук ЧМ | |||
| Питание | напряжение 4…7 В: - аккумуляторы «тип АА» 1,2 В 4 шт. в комплекте с зарядным устройством, питающимся от осветительной (220 В) или бортовой (12 В) сети; - щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.; - внешний аккумулятор |
||
| Время непрерывной работы, не менее | 20 часов | ||
| Допустимый диапазон температур окружающей среды при эксплуатации | -20…+50ºС | ||
| Класс защиты от внешних воздействий | IP54 | ||
| Габаритные размеры электронного блока | 220x102x42 мм | ||
| Масса электронного блока, не более | 0,46 кг | ||
| Характеристики генератора АГ-108 | |||
| Частоты непрерывного «НЕПР» или прерывистого «ПРЕР» сигнала, Гц ± 0,05% | |||
| Нагрузка «кабель выходной» или «клещи» | 512 / 1024 / 8192 / 32768 | ||
| «Антенные» режимы | 8192 / 32768 для «LC» или 8192 для «AH» | ||
| Режимы работы | |||
| «Антенные» режимы | встроенная передающая антенна «LC» | ||
| внешняя индукционная передающая антенна «АН» | |||
| Режимы «модуляции» (сигналы специальной формы) | - прерывистый «ПРЕР» (кратковременные посылки синусоидального сигнала); - длительность посылки 0,1 сек.; - частота следования посылок 1 Гц |
||
| - двухчастотный «F1_2» (одновременная генерация частот 1024 Гц и 2048 Гц); - соотношение амплитуд 2/1 (соответственно) |
|||
| - двухчастотный «F1_8» (одновременная генерация частот 1024 Гц и 8192 Гц); - соотношение амплитуд 4/1 (соответственно) |
|||
| «Ударный» режим | - «УР» - генерация импульсов управления ударным механизмом; - три разновидности силы удара: «слабый», «средний», «сильный»; - частота следования импульсов: 30 уд./мин., 60 уд./мин., 120 уд./мин. |
||
| Выходной ток, А | |||
| Ограниченный программой при ручном повышении, ≥ | 5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / «F1_2» / «F1_8» | ||
| 3 – при частоте 32768 Гц | |||
| Заданный программой для автоматического согласования с внешней нагрузкой при контактном подключении, ≥ | 0,1 - всегда при включении питания | ||
| Максимальное выходное напряжение, В | |||
| В зависимости от «модуляции», ≥ | 150 – в двухчастотном режиме модуляции «F1_2» / «F1_8» | ||
| 200 – в других режимах | |||
| Максимальная выходная мощность, Вт | |||
| Ограниченная программой, ≥ | 50 – в непрерывном «НЕПР» режиме на сопротивления нагрузки до 800 Ом, в двухчастотном режиме «F1_2» / «F1_8» на сопротивления нагрузки до 450 Ом | ||
| 100 – в прерывистом «ПРЕР» режиме на сопротивления нагрузки до 400 Ом | |||
| Источники питания | |||
| Рабочий диапазон питающих напряжений, В | минимально допустимое напряжение 10 | ||
| максимально допустимое напряжение 15 | |||
| Автономный аккумулятор | «12,8 В / 8 Ач» 8 элементов LiFePO4 26700 | ||
| Устройство зарядное | - заряжает до напряжения 14,6 В током до 10 А; - обеспечивает генерацию одновременно с зарядкой |
||
| Внешние источники питания (не входят в комплект поставки) | - напряжение 10...15 В, мощность ≥ 140 Вт; - например, аккумуляторы автомобильные «12 В» |
||
| Время работы («жизненный цикл») | - 1,5 часа в режимах «НЕПР» и «F1_2» / «F1_8» при исходной выходной мощности 50 Вт или 7,5 часов в режиме «ПРЕР» при исходной выходной мощности 100 Вт; - 8 часов при 10 Вт «НЕПР» или 90 Вт «ПРЕР» |
||
| при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сети время работы не ограничено | |||
| Функциональные особенности | |||
| Автоматическое энергосбережение в процессе генерации | автоматическое понижение выходной мощности в соответствии с деградацией «энергетического потенциала» источника питания | ||
| Автоматические выключения прибора | при напряжении питания < 8 В | ||
| при напряжении питания > 15,7 В | |||
| при коротком замыкании выхода в процессе автосогласования | |||
| через ≈100 сек. в режиме «стоп» (если не нажимаются кнопки) | |||
| Согласование с нагрузкой | автоматическое – до достижения тока в нагрузке: - ≥ 0,1 А – всегда «по умолчанию»; - «0.2/0.5/1.0/2.0/3.0» (А) – из «банка токов» (до окончания «сеанса»); - «опционального» значения, дополнительно «сохранённого» оператором «в банк» при генерации или до достижения предела энергопотребления определяемого программой |
||
| ручное (кнопками ИЗМЕНЕНИЕ ПАРАМЕТРА « ») после автоматического согласования | |||
| Варианты подключения к исследуемой коммуникации | «контактное» подключение с «возвратом тока через землю» | ||
| «бесконтактное» подключение с применением встроенной передающей антенны «LC» | |||
| «бесконтактное» подключение с применением внешней индукционной передающей антенны «АН» (интенсивность излучения выше и доступ к коммуникации удобнее относительно встроенной передающей антенны «LC») | |||
| «бесконтактное» подключение с применением индукционных передающих клещей (возможен выбор кабеля из пучка) | |||
| Электромагнитная совместимость | |||
| Классификация по ГОСТ Р 51318.22-2006 | класс А | ||
| Конструктивные параметры | |||
| Выходной усилитель мощности | технология - модифицированный CLASS D, КПД до 85% | ||
| Светодиодные индикаторы | отдельные светодиоды, обозначающие параметры и режимы | ||
| цифровой четырехразрядный индикатор, отображающий значения параметров и режимов, а также реализующий «МУЛЬТИМЕТР» выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивление нагрузки (Ом/кОм) | |||
| Габаритные размеры электронного блока (кейса), не более, мм | 250х220х120 | ||
| Вес электронного блока, не более, кг | 3,8 | ||
| Условия эксплуатации | |||
| Допустимый диапазон температур окружающей среды при эксплуатации, °С | -30…+60 | ||
| Степень защиты корпуса | IP65 | ||
| Характеристики электромагнитного датчика ЭМД-247 | |||
| Тип преобразователя | резонансная ферритовая магнитная антенна | ||
| Частота резонанса | 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц | ||
| Тип питания | от приемника | ||
| Коммутация резонанса | принудительная (управляется приемником) | ||
| Характеристики датчика акустического АД-247 | |||
| Габаритные размеры прибора, не более, мм | 60х130 | ||
| Масса, не более, кг | 0,95 | ||
