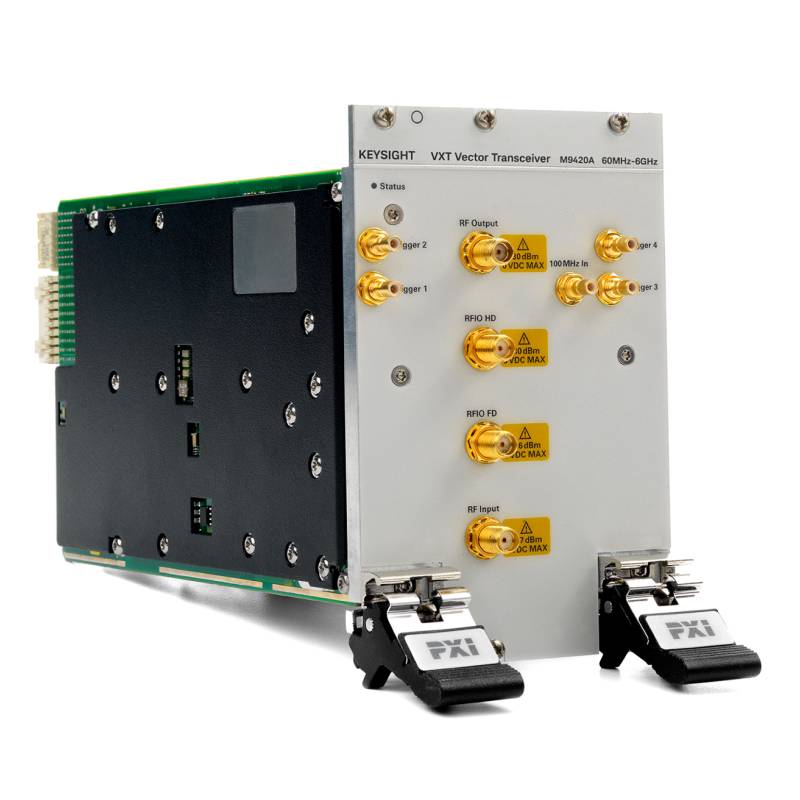

Векторный приёмопередатчик VXT Keysight M9420A-506 PXIe (от 60 МГц до 6 ГГц) (демонстрационный)

Векторный приёмопередатчик Keysight M9420A-506 представляет собой высокопроизводительное решение для генерации и анализа радиочастотных сигналов, разработанное для применения в современных системах тестирования беспроводных технологий. Устройство сочетает в себе передовые характеристики как передатчика, так и приёмника, обеспечивая высокую точность, стабильность и широкую полосу пропускания, что делает его незаменимым инструментом при разработке и тестировании компонентов и систем связи.

Диапазон частот передатчика охватывает интервал от 60 МГц до 6 ГГц, что позволяет работать с широким спектром стандартов беспроводной связи, включая LTE, 5G NR, W-CDMA, Wi-Fi и другие. При этом полоса модуляции достигает 160 МГц, что соответствует требованиям к широкополосным сигналам современных телекоммуникационных систем. Высокая стабильность генерируемых сигналов поддерживается благодаря низкому уровню фазового шума — всего –112 дБн/Гц при частоте 900 МГц и отстройке на 10 кГц, что обеспечивает чистоту спектра и минимальные искажения. Погрешность уровня выходного сигнала составляет всего ±0,20 дБ при 1 ГГц, что гарантирует высокую повторяемость измерений и точность калибровки.

Выходная мощность регулируется в широком диапазоне — от –120 до +25 дБм, что позволяет использовать прибор как для тестирования чувствительных компонентов, так и для проверки усилителей мощности. Коэффициент утечки мощности в соседний канал (ACLR) находится на уровне –65/–70 дБн для сигналов LTE и W-CDMA, что свидетельствует о высоком качестве формирования модулированных сигналов и минимальных внеполосных излучениях.

В режиме анализа сигналов приёмопередатчик демонстрирует сопоставимо высокие характеристики. Диапазон частот анализа простирается от 60 МГц до 3,8 ГГц, что охватывает большинство применений в мобильной связи. Полоса анализа также составляет 160 МГц, позволяя захватывать и анализировать широкополосные сигналы без потерь информации. Фазовый шум приёмника достигает –111 дБн/Гц (при 900 МГц и отстройке 10 кГц), обеспечивая высокую чувствительность и точность измерений в условиях слабых сигналов. Погрешность измерения уровня сигнала не превышает ±0,20 дБ при частоте 1 ГГц, что критически важно для точной оценки параметров устройств.

Остаточный модуль вектора ошибки (EVM) составляет всего 0,8–0,85% для сигналов LTE и W-CDMA, что подтверждает высокую линейность и малые искажения в тракте приёма. ACLR в режиме анализа достигает –60/–65 дБн, что позволяет корректно оценивать уровень помех в смежных каналах. Прибор совместим с шасси формата PXIe Hybrid и PXIe, что обеспечивает его интеграцию в модульные системы автоматизированного тестирования, повышая гибкость и масштабируемость испытательных стендов. Благодаря сочетанию широкой полосы, высокой точности и компактности, M9420A-506 идеально подходит для исследований, производства и контроля качества в области беспроводной электроники.
